　　由于土坝对地基的要求低，施工技术较简单，能就地取材，自古迄今广为采用，是国内外蓄水坝中用得最多的一种坝型。由于受施工质量、筑坝土料、环境等多种因素的影响，坝体质量可能会存在一定安全隐患。土质堤坝隐患主要指施工质量缺陷、人为或生物作用引起的洞穴和各种裂缝、以及在使用过程中形成的尚未被发现的不良地质现象等，这些隐患作为一种典型的地质灾害对堤防安全的影响越来越明显，因此有必要在险情出现前及时发现，为土质堤坝隐患的治理提供可靠的依据。

　　作为堤坝安全检测的重要组成部分，隐患探测已越来越受到普遍重视。快速有效地探查隐患及渗漏，有的放矢地进行病险治理，对确保堤坝安全运行、充分发挥效益十分重要。土质堤坝隐患的探测方法有破损法和无损法。传统的破损法（如坑探、钻探、槽探等）虽然直观可靠，但其存在费用高、耗时长，容易漏探等缺点，因而很少使用。近年来，较多地采用了探地雷达等无损探测方法。探地雷达方法具有较高的分辨率，较强的抗干扰能力以及勘察过程中快速高效的特点，在各类岩土工程勘察中得到了广泛的应用。

　　探地雷达是利用高频脉冲电磁波探测地下介质分布的一种地球物理勘探方法，最先由德国科学家在20世纪初提出。我国于20世纪60年代开始研究探地雷达仪器与方法，至90年代初，随着国内研制水平的提高与国外先进仪器的引进，该技术已在工程地质勘查、工程（公路、铁路、桥涵、隧道）质量检测、灾害地质调查、考古调查、资源勘探等众多领域中获得越来越多的应用。

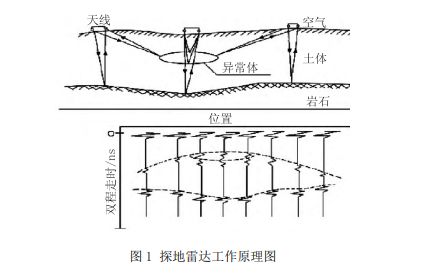

　　天线发射器将宽频带短脉冲电磁波（10^6～10^9Hz）发送至地下，经目标体或电性界面反射后由雷达天线器接收，并以电磁反射波时域曲线形式成像。因地下空洞、裂缝、管线等与周围介质存在介电常数差异，可以形成良好的反射界面，同时电磁波在反射界面形上还可继续向下透射，在下一界面形成反射并被地面仪器接收，以此形成多层反射波时间域记录。通过对所接收的雷达信号进行处理和图像解译，达到探测异常的目的[6]。当已知地层中波速υ0或介质的相对介电常数εγ 时，读取雷达剖面上双程走时t ，便可计算目标体深度 h=υ0t/2=ct/( 2√εγ)，式中c为电磁波在线m/ns）。工作原理如图1所示。

　　土质堤坝（土坝）常有粘土、砂性土、黄土等材料筑成。在坝身碾压密实时，土层的物理性质变化不大，可看成均匀介质，雷达反射波很弱，反射波同相轴连续、幅度小，地层连续性强。由于地下水位较高，当坝体土层产生扰动、坍塌疏松时，局部介质含水量增大导致电导率增大而产生明显的电性界面，在雷达图像上表现为低频高强度反射特征，并常伴有多次较强的多次反射。可见，土质堤坝隐患部位具备用探地雷达进行探测的物理条件，用这样方法探测是可行的。

　　探地雷达作为重要的探测方法，其探测结果最大的优越性体现在高分辨率上。分辨率是指分辨最小异常介质的能力。在地层介质中，雷达波垂直分辨率为λ/4 ；水平分辨率为Δχ = 3.3√Η/2 ，H为勘探深度，λ为波长。在实际工作中根据探测任务的要求和现场的实际情况选择合适的天线中心频率，就可以满足探测精度的要求。如在电磁波传播速度为0.1m/ns的介质中，频率为100MHz，子波长度1.0m，可分辨的最小地层厚度为0.25m。
